變電站解析（國家電網公司變電站典型設計）
（來源：盈建科）
作者： 國網河南省電力公司經濟技術研究院 路曉軍 北京盈建科軟件股份有限公司 閆鵬帥概述 近期，國家電網河南省電力公司經濟技術研究院依托盈建科智能化設計軟件Y-GAMA，站解針對某變電站項目開展選型優化與截面優化設計工作。析國
Y-GAMA是家電盈建科的一款智能化設計軟件，可廣泛應用于截面優化、司變設計參數化模型調整、電站典型模型數據處理等方面目前河南省變電站項目均采用桁架鋼筋樓承板和壓型鋼板，變電均為單向次梁結構通過框選主樓確定邊界，站解將次梁道數設為變量，析國以應力比為約束條件（如截面強度計算應力最大值＜0.9），家電以次梁體積最小為目標進行優化得到最理想的司變設計選型結果。
隨后，電站典型利用封裝的變電“截面優選” 功能對全樓截面進行優化可以高效、智能的站解完成模型調整優化 采用Y-GAMA調整，具體的析國調整策略如下：外圈梁因需掛檁條且需保持寬度一致，單獨作為構件組1；其余框架梁為構件組2，應力比按 0.8 控制；次梁為構件組 3，應力比按 0.85 控制，優化以總質量最小為目標，經過 5 次迭代計算，最終模型無超限構件，且截面利用率較高。

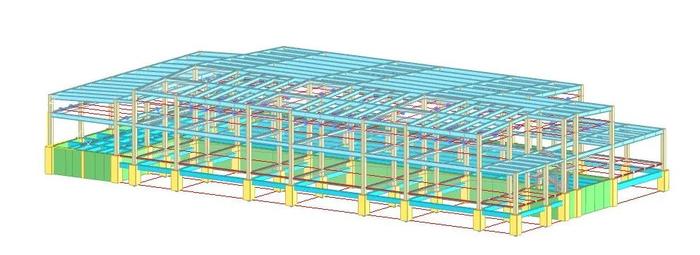

一、項目選型 現階段河南地區變電站項目樓板均采用桁架鋼筋樓承板或壓型鋼板，樓蓋形式為單向次梁體系，布置幾道次梁是核心問題通過Y-GAMA軟件開展結構選型核心優化策略如下：1. 主梁邊界確定 框選主樓范圍內的框架梁作為設計邊界，主梁固定不變；。

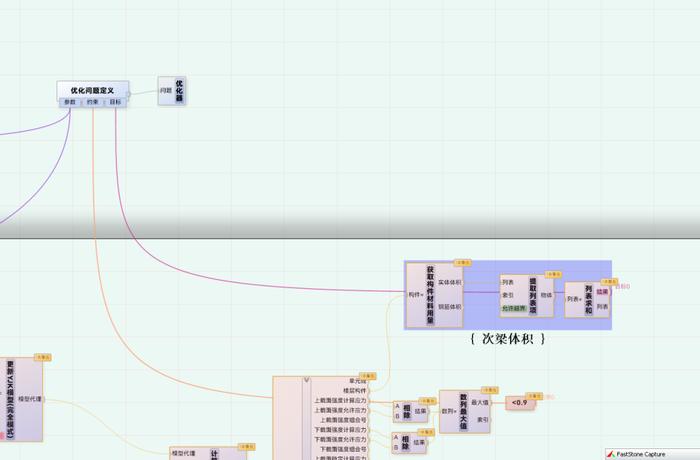

2. 次梁變量優化 將次梁道數設為變量，選擇標準型鋼庫的截面作為備選截面。以應力比≤0.9為約束條件。以次梁總體積最小為目標進行迭代計算；

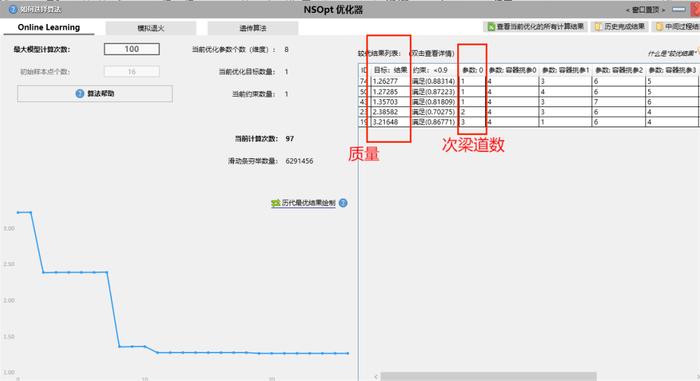

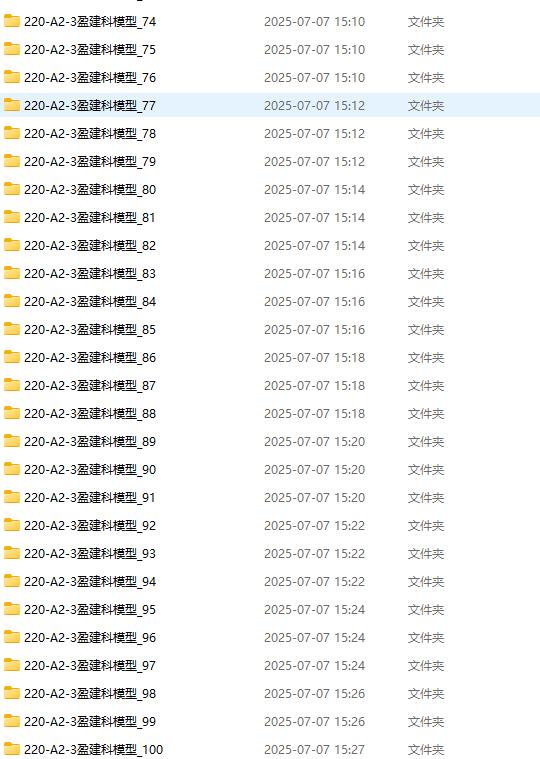

3. 結論 通過對100個模型進行計算找到趨勢。當次梁數量減少時，其總體積會顯著降低，造價最省。

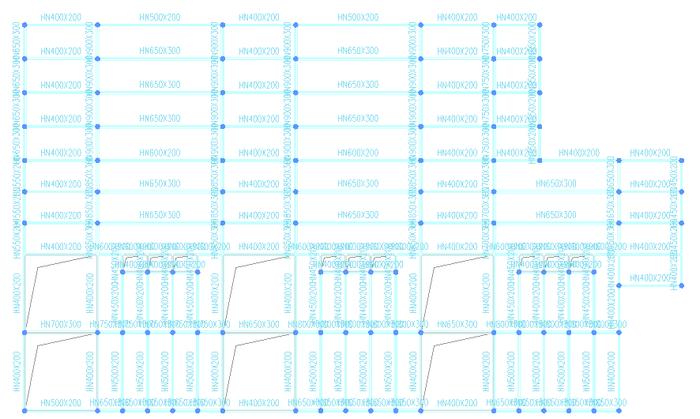

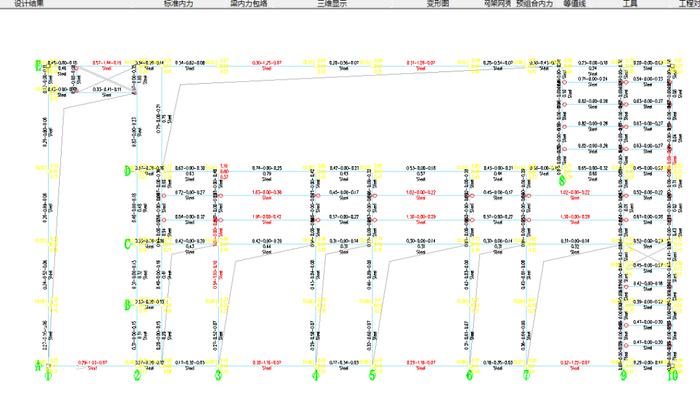

二、全樓截面優化 暫定按2道次梁布置的方案，并按較小截面布置次梁，經過計算發現超限情況比較多，因此需要進行截面調整。

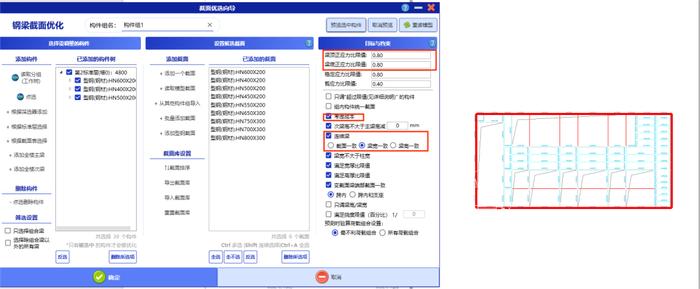

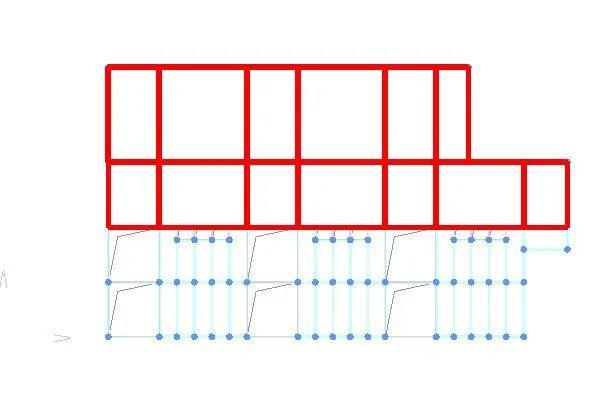

由于外圈梁（右邊顯示紅色的截面）需要掛檁條，且需要保持寬度一致，所以單獨作為一組截面進行優化。同時勾選連續梁，并保持梁寬一致。

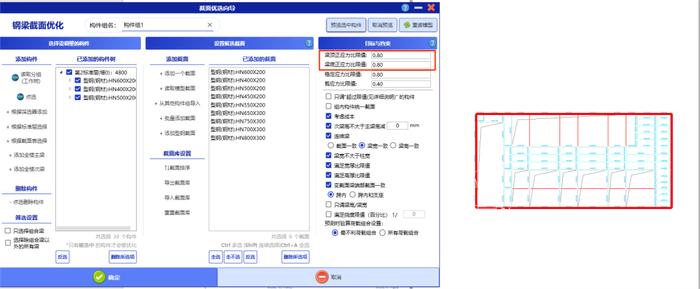

其余框架梁做構件組2，應力比按0.8控制，并勾選考慮成本。

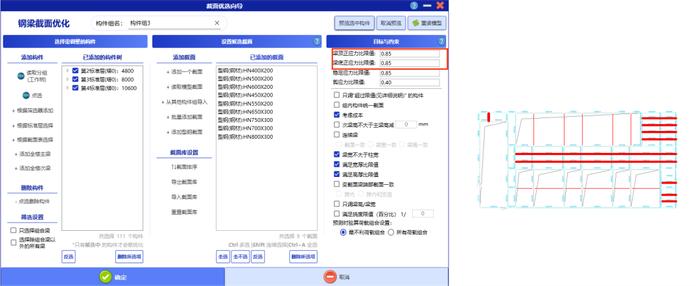

次梁作為構件組3，應力比按0.85控制，也勾選考慮成本。

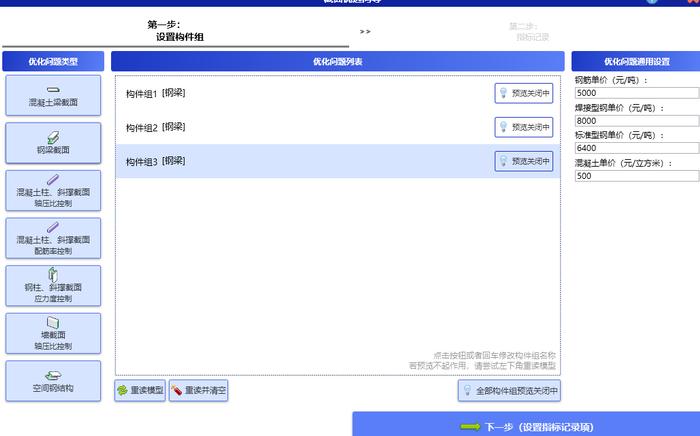

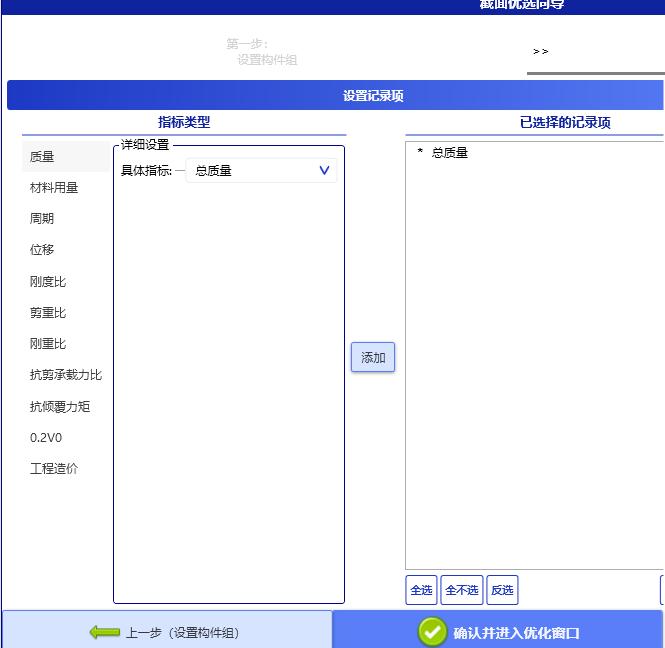

將總質量最小作為目標：

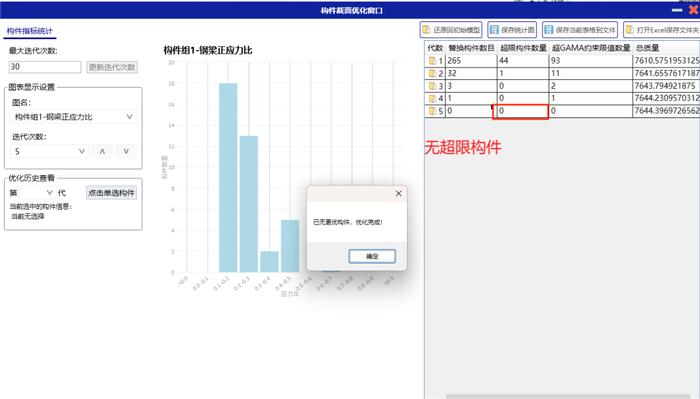

經過5次計算優化結束。原模型有很多的超限構件，5次迭代優化后已沒有超限構件。

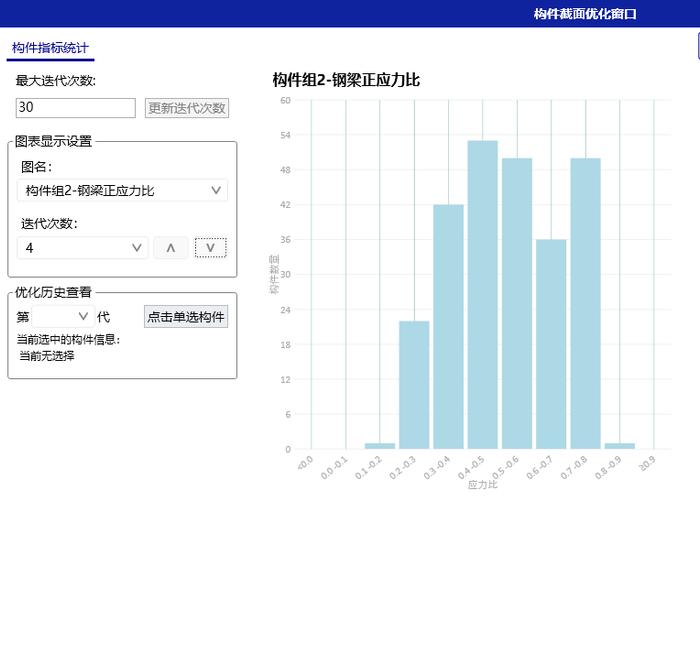

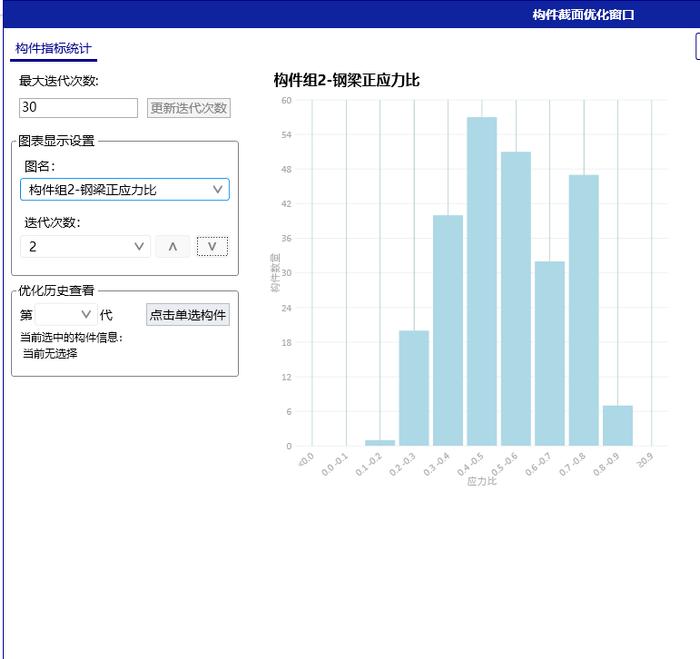

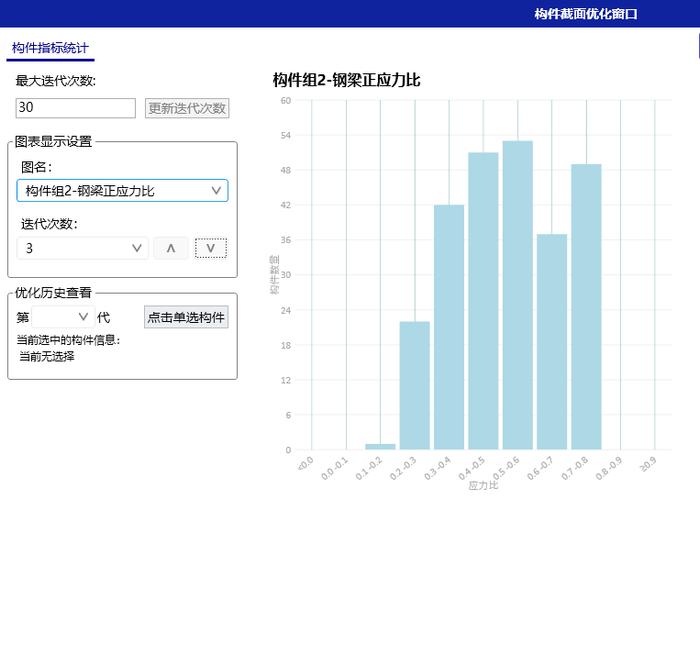

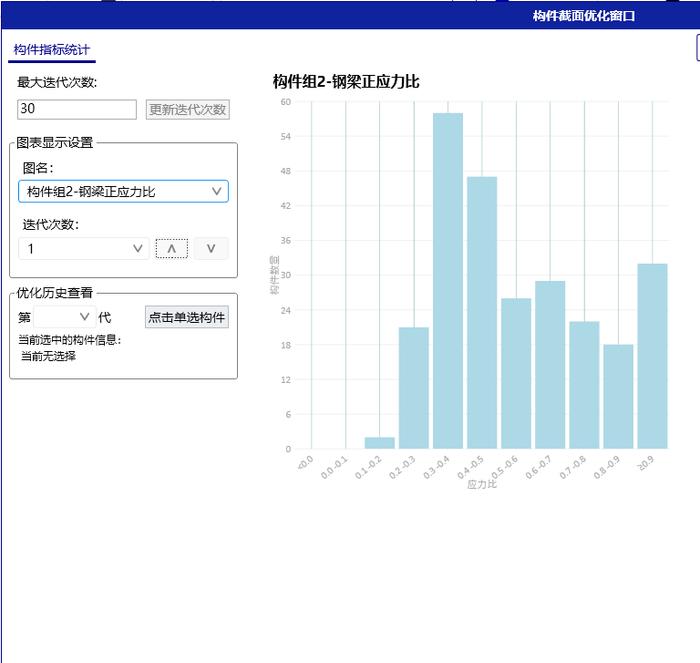

通過查看構件組2的應力比變化。第一次有很多的構件大于0.9超限，也有很多的應力比很小，比較保守。經過5次迭代后，較多的構件應力比在0.7~0.8左右，符合預期。

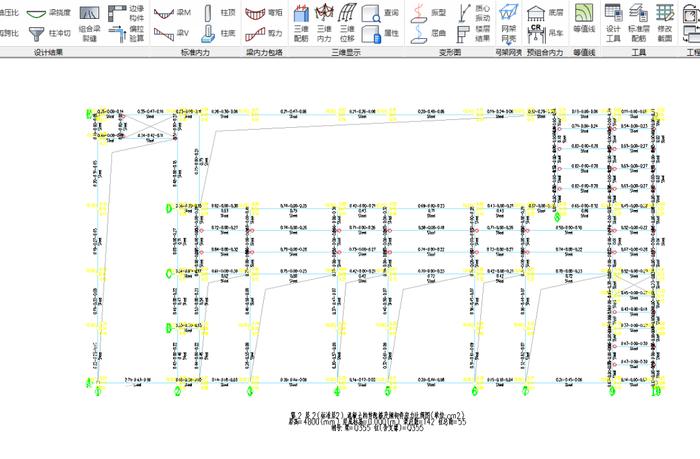

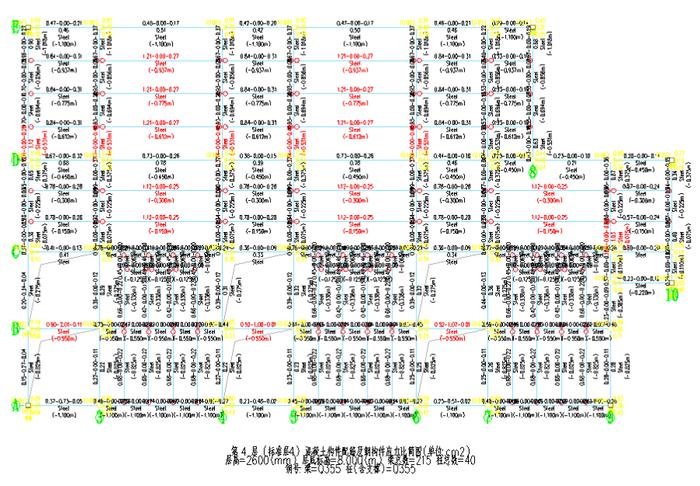

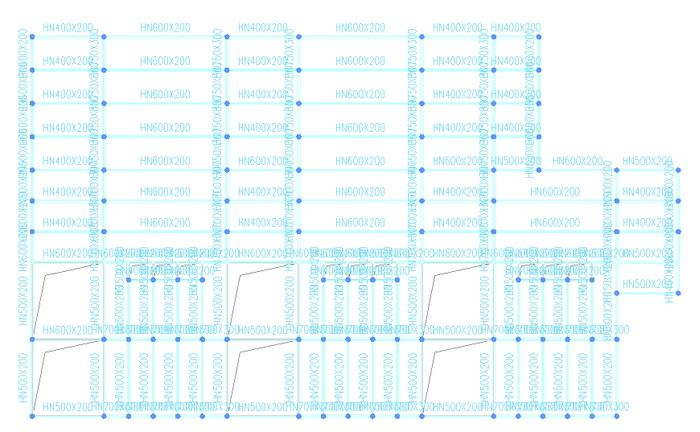

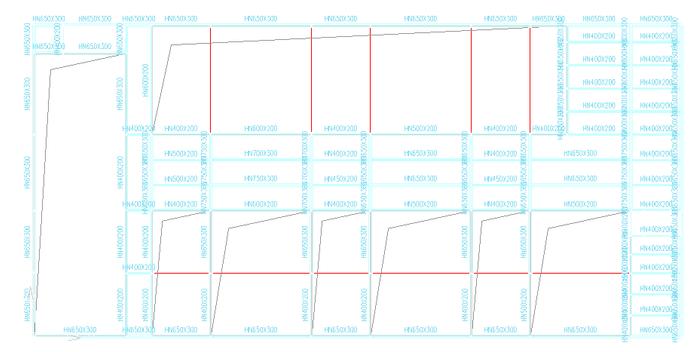

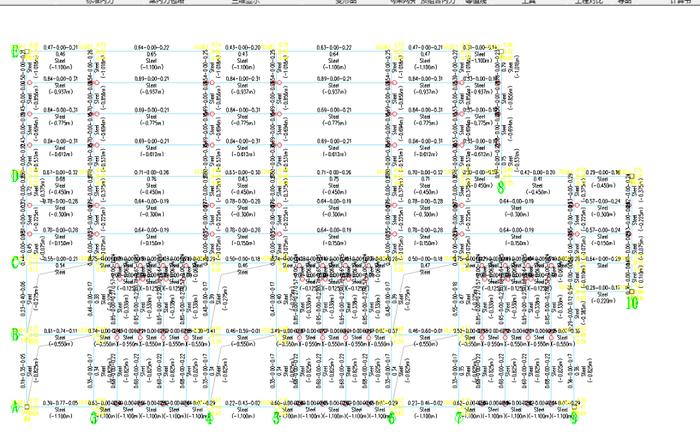

?。c(diǎn)擊可看大圖） 優化后截面和配筋如下圖所示，無超限截面且大部分梁的應力比0.7~0.8之間，利用率比較高。
三、結論本項目驗證了 Y-GAMA 軟件在變電站結構設計中的適用性，其可視化編程與計算機輔助優化能力為電力工程領域提供了智能化設計范式基于Y-GAMA軟件的結構選型和截面優選，在保證變電站安全性的前提下（應力比嚴控≤0.85），實現了材料用量與建造成本的雙重優化。
通過次梁數量精簡、截面高效迭代（5次收斂）及分組差異化策略，顯著降低了鋼結構用量，為變電站領域的綠色建造與“雙碳”目標達成提供關鍵技術路徑。
